Sedimentación y Destilación Parte 2 Equipo 5

SEDIMENTACION CENTRIFUGA.

CICLON

CARACTERISTICAS:

Se usa para retirar solidos de sustancias gaseosas y en otros casos de líquidos.

A menor diámetro mayor eficacia (A<D>E>Fc).

Son más fáciles d transportar.

Es utilizado para aumentar la velocidad de sedimentación, ya que el gas choca rápidamente en las paredes del equipo.

Se da el caso en el que los ciclones se encuentras en conjunto, dependiendo del proceso que se lleve a cabo. Estos comparten el mismo colector.

CLASIFICACION:

Los decantadores centrífugos se utilizan (mayor aplicación) para separar líquidos inmiscibles.

Las centrifugas tubulares y de disco se utilizan para separar trazas de solidos de aceites lubricantes, líquidos de proceso de tintas, bebidas (clarificación),  y solidos gelatinosos.

EQUIPOS

CENTRIFUGA TUBULAR

CARACTERISTICAS:

• El diámetro de estos aparatos oscila entre 4-6 in.
• 15’000 revoluciones / minuto.
• Cuando empieza la agitación el que pesa menos se queda girando en el centro y el pesado se va hacia los costados.

CENTRIFUGACION DE LIQUIDOS INMISCIBLES

CARACTERISTICAS:

• Los líquidos ligeros se quedaran en la superficie.
• Líquidos pesados bajaran.

CENTRIFUGA DE DISCO

CARACTERISTICAS:

1.- Tienen discos perforados por donde pasan los líquidos de manera forzada.

2.- Diámetro de 8-10 in.

3.-Se utilizan para trabajar con emulsiones

CENTRIFUGA DE BOQUILLAS DE DESCARGA:

Se utiliza cuando la alimentación  tiene altas cantidades de sólido. Es de mecanismo continuo (no tiene discos).

CARACTERISTICAS:

Diámetro de 3 mm.

Cuenta con boquillas para eliminar la presión interior (se utilizan abiertas cuando tiene un gas en la suspensión).

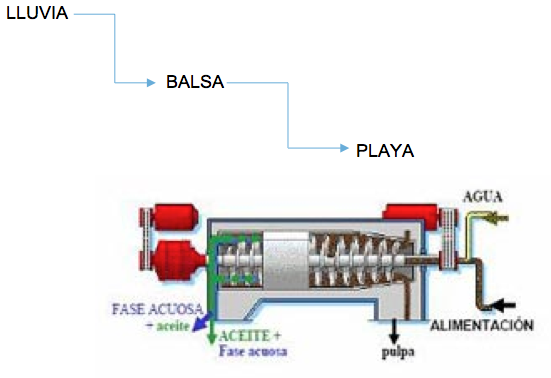

CENTRIFUGA CILINDRICI-CONICA DE TRANSPORTADOR HELICOIDAL

CARACTERISTICAS:

1. Separa partículas finas de líquidos
2. Escurren o lavan cristales (las hélices se deben mover lentamente para no romper los cristales)
3. Se utilizan como clasificadores.
4. Diámetro de 4-54 in.
5. Los de diámetro de 18 in tienen una eficiencia de 1-2 toneladas/hora.
6. Son muy caros por la centrifugación.

Equipo 5

KEILA ADALID TINOCO MONFIL

PABLO ALBERTO VELASCO HERNANDES

DALIA LIMON SANCHEZ

SCARLETT TRUJILLO BRAVO

ANA VALERIA RUIZ HERRERA

ULISES LENDECHI
